六、JZJ2B型羅茨水環真空泵機組的故障分析與排除
| 常見故障 |
產生原因 |
排除方法 |
羅茨泵運轉中
突然自行停車 |
羅茨泵過載：
1、羅茨泵反轉
2、系統漏氣
3、齒輪或傳動零件磨損造成轉子擦碰
4、電接點真空表控制失靈 |
1、糾正電機轉向
2、檢修并排除漏點
3、檢修磨損件
4、檢修電接點真空表 |
| 真空度達不到要求 |
1、系統漏氣
2、前級泵有故障，真空度低
3、羅茨泵密封件損壞 |
1、檢修并排除漏點
2、檢查密封件
3、更換密封件 |
| 羅茨泵內有水滴及齒輪箱內油污染乳化 |
1、液環泵啟動前注水太猛或停車前沒有關閉蝶閥，水進入羅茨泵
2、真空阻液閥損 |
1、清除水份并換油
2、修復閥門 |
| 電機運轉不正常 |
1、電機缺相
2、電源不正常
3、交流接觸器損壞 |
1、檢查電源接頭是否脫落
2、檢查電源是否缺相
3、換交流接觸器 |
JZJ2B型羅茨水環真空泵機組操作實例
JZJ2B600-2.2600-2.1羅茨水環真空泵機組一套 一臺ZJP600羅茨真空泵 一臺ZJP300羅茨真空泵 一臺2BV5161水環真空泵.
安裝要求:
1)羅茨真空泵進氣口與系統相連處安裝一只閥門.以便系統與真空設備斷開.
2)水環真空泵排氣排水管徑不能低于水環泵口徑,排水管向上在1米以內,以便排氣排水通暢.越低最好.否則會造成排氣受阻，電機運行電流升高，直至燒壞電機.
3)電接點真空表根據控制柜接線圖接好.水環真空泵進水口的電磁閥也根據控制柜接線圖接好
4)水環真空泵的進水不能與羅茨泵冷卻水串聯.
5)安裝好放空球閥,進水電磁閥.
6)如需自動操作時.真空表上值調至92KPA..下限值調至88KPA.
1.手動方式啟動停車操作:
1) 開啟供水閥門.
2) 啟動2BV5161水環式真空泵電源.
3) 查看水環式真空泵運作情況,以電流為主,電流是否正常.
4) 當真空表壓力指到-0.092MPA,方可開啟羅茨300真空泵.
5) 當真空表壓力指到-0.094MPA,方可開啟羅茨600真空泵.
6) 查看羅茨真空泵運行情況,電流是否正常,聲音是否正常.
7) 停車:先停羅茨真空泵,然后打開進氣口上方的放空球閥，再停水環真空泵供水閥門,再停水環式真空泵.
2.自動啟動停車操作:
1) 自動操作時,必需將真空表的電接點信號線接入控制柜,并將指針調到上限92KPA..下限88KPA.
2) 轉換開關打到自動檔處.
3) 開啟供水閥門.
4) 啟動2BV5161水環式真空泵電源.
5) 當真空表壓力到92KPA時羅茨300真空泵自動啟動. 當壓力低于88KPA時羅茨300真空泵自動停止.
6) 當羅茨300真空泵啟動后. 600真空泵會延時自動啟動.
7) 停車:將轉換開關打到停機狀態,此時羅茨真空泵停止, 然后打開進氣口上方的放空球閥，再停水環真空泵供水閥門,再停水環式真空泵.
3.運行注意事項:
1)水環泵供水是否通暢,排水口是否有排水排氣.
2)水環泵和羅茨泵運行電流是否正常.
3)羅茨泵和水環泵是否有導常聲音.水環泵在高真空會存在氣蝕聲,此聲音是正�，F(xiàn)象,可調節氣蝕閥會使聲音減小.
4)羅茨泵兩側油室內油的變化,油是否變質,是否減少,變質和減少情況要換油加油,羅茨真空泵加真空泵油即可.
5)羅茨泵的啟動真空壓力必需在-0.092MPA,如提前啟動有可能會造成羅茨真空泵電機燒毀.
6)注意檢查真空表讀數是否準確.
7)水環泵機封情況,如水環泵缺水情況,機封會燒,水質原因也會影響機封壽命.
8)保持水環泵循環水的溫度.盡量保持在40度以下.溫度越高,真空度越不好，羅茨泵開機啟動時泵內真空泵油應保持在三分之二以上

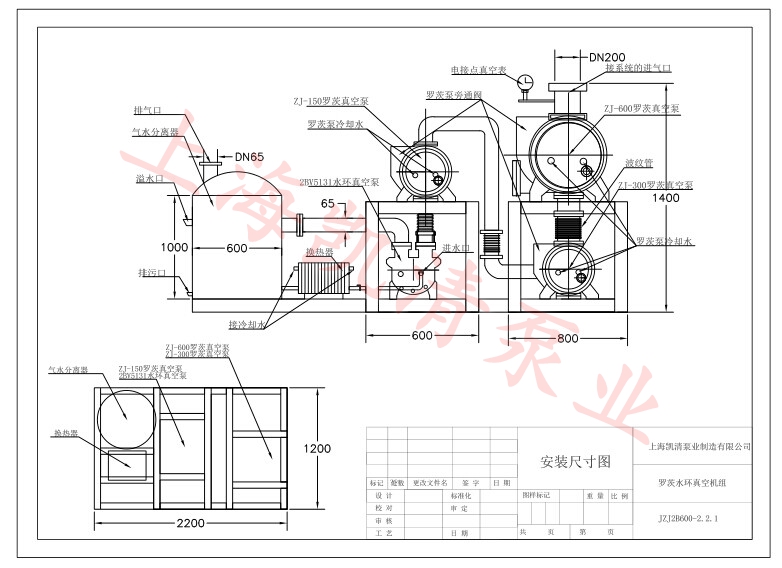

JZJ2B型羅茨水環真空泵機組CAD圖紙：
|
